斷路器操動機構試驗是一項重要的實驗，旨在測試斷路器的操動機構性能。斷路器是電力系統中的重要設備，用于保護電路免受過載或短路的影響。因此，對斷路器的操動機構進行試驗很關鍵。這項試驗可以評估斷路器的操動性能和可靠性，確保其能夠正常運行并保護電路。具體我們?cè)趯?duì)其做試驗檢測時需要注意哪些事項呢？下面就和大家一起來了解下吧。
斷路器操動機構的試驗，應符合下列規定：
1 合閘操作。
1）當操作電壓、液壓在表 10.0.12-1 范圍內時，操動機構應可靠動作；
注：對電磁機構，當斷路器關合電流峰值小于50kA時，直流操作電壓范圍為(80%～110%)Un。Un 為額定電源電壓。
2）彈簧、液壓操動機構的合閘線圈以及電磁操動機構的合閘接觸器的動作要求，均應符合上項的規定。
2 脫扣操作。
1）直流或交流的分閘電磁鐵，在其線圈端鈕處測得的電壓大于額定值的 65%時，應可靠地分閘；當此電壓小于額定值的 30% 時，不應分閘；
2）附裝失壓脫扣器的，其動作特性應符合表 10.0.12-2 的規定；

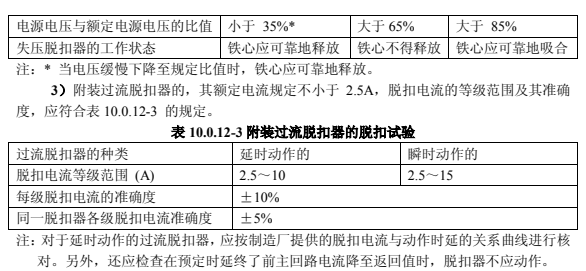

表 10.0.12-2 附裝失壓脫扣器的脫扣試驗
通過進行高壓開關操動機構試驗，在測試試驗中，會通過模擬各種工況和故障條件來檢測操動機構的響應速度、操作力和穩定性等參數，如此可以保證電力系統的安全穩定運行。
